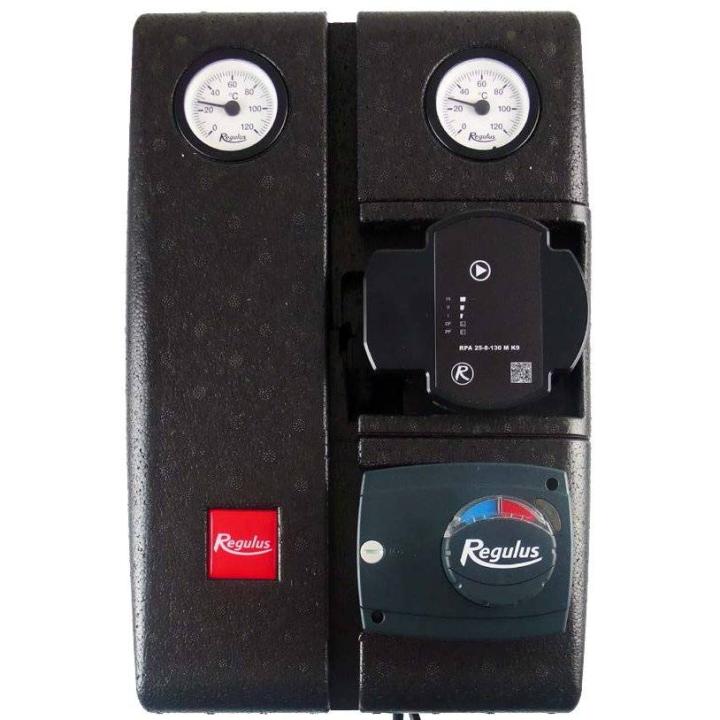

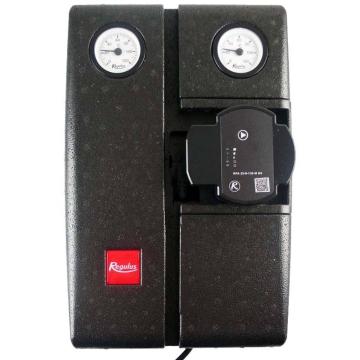

Grup de pompare CSE2 Mix F R8 1F Regulus

Grupul de pompare bitubular CSE2 Mix F R8 1F este proiectat pentru circuite de incalzire mixate. Aceasta asigura debitul prin sistemul de incalzire, se amesteca la temperatura de iesire folosind o vana de mixare motorizata (controlata de un controler extern). Grupul de pompare include un filtru cu magnet, astfel incat este potrivita si pentru sistemele mai vechi de tevi din otel. Poate fi montata cu usurinta pe un perete sau pe un colector pentru mai multe circuite de incalzire.

Caracteristici principale:

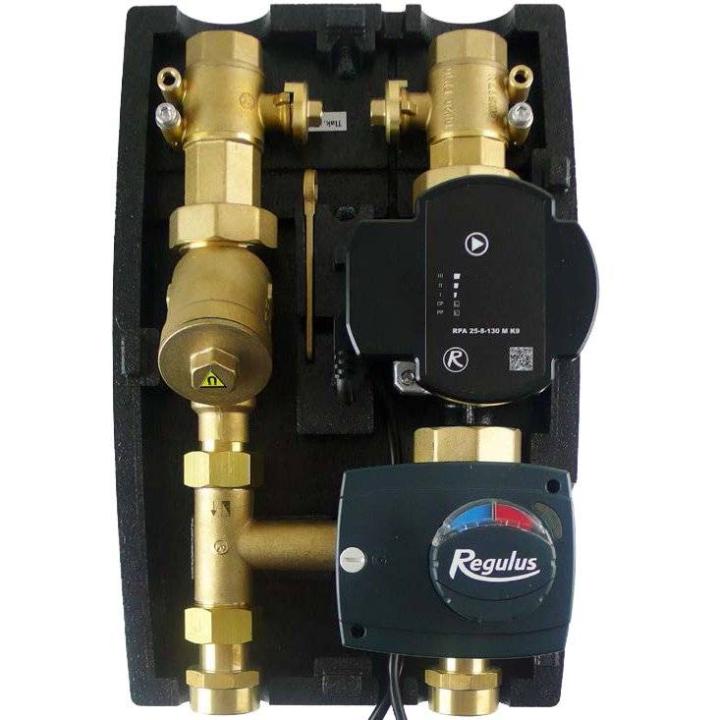

Legenda:

1 - Termometru la retur a circuitului de incalzire

2 - Termometru la tur a circuitul de incalzire

3 - Pompa de circulatie RPA 25-8

4 - Vana de mixare cu actuator

5 - Piesa in T cu clapeta de sens

6 - Filtru de impuritati cu magnet

7 - Levier pentru robinetele cu bila

8 - Robinet cu bila cu teaca pentru senzorul de temperatura (conducta de retur a circuitului de incalzire)

9 - Robinet cu bila cu teaca pentru senzorul de temperatura (conducta de tur a circuitului de incalzire)

Pompele de circulatie de inalta eficienta din seria RPA sunt utilizate exclusiv pentru circulatia lichidelor in sistemele de incalzire cu apa calda. Functionarea pompei in alte sisteme sau in sisteme care contin prea putina apa, bule de aer sau care nu sunt presurizate poate duce la distrugerea rapida a acesteia.

Grupul de pompare este compus din:

- pompa RPA 25-8

- 2 robinete cu bila cu teaca senzor

- clapeta de sens

- filtru cu sita & magnet

- vana de mixare cu actuator LK 840

- termometre, izolatie

- Fluid de lucru: Apa, amestec apa-glicol (max. 1:1) - pH 6,5-8,5.

- Instalare: vertical pe un perete sau pe un colector (pas de 125 mm)

- Conexiuni: 4 x G 1" F

Date tehnice:

- Temperatura de lucru a fluidului: 5 - 95 gradeC

- Presiunea maxima de lucru: 10 bar

- Presiune de lucru minima: 0.5 bar

- Temperatura ambientala: 5 - 40 gradeC

- Umiditate relativa max.: 80%, fara condensare

- Alimentarea pompei: 1 ~ 230 V, 50 - 60 Hz

- Putere max. absorbita de grupul de pompare: 67 W

- Supapa de amestecare Kvs: 6,3 m3/h

- Diferenta de presiune maxima: 5 mH2O (la intrarile vanei de mixare)

- Rata de scurgere: 1 % Kvs la o diferenta de presiune H2O de 5 m (la intrarea vanei de mixare)

- Alimentarea vanei de mixare: 230 V, 50 Hz; de la un controler extern cu control in 3 puncte

- Timpul de comutare a vanei: 120 s

- Material izolant: EPP RG 60 g/l

- Dimensiuni generale: 360 x 133 x 245 mm

- Dimensiuni ambalaj: 390 x 210 x 270 mm

-Greutate (inclusiv ambalaj): 6,876 kg

- Conexiuni 4 x G 1" F.

Manual de instalare si functionare grup de pompare CSE2 MIX F R8 1F Regulus.
